关于镍钴钒合金靶材性能，制备方法及其应用介绍

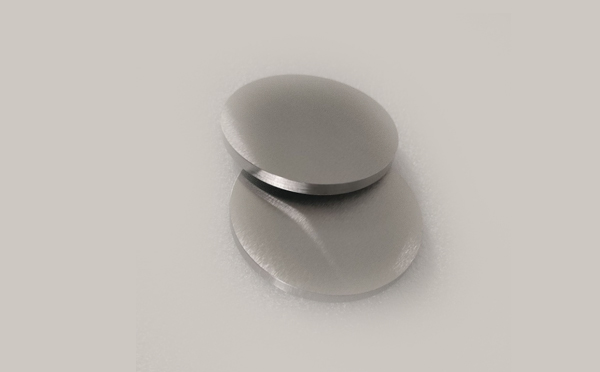

 镍钴钒合金靶材是一种由镍（Ni）、钴（Co）、钒（V）三种主要元素按特定比例熔炼、加工而成的圆形或矩形的板状材料。广泛应用于物理气相沉积（PVD）和磁控溅射等领域，以制备具有特定电磁性能、耐腐蚀性或催化性能的薄膜。

镍钴钒合金靶材主要特征

物理性能：具有良好的导电性和导热性，这使得它在溅射过程中能够均匀地传递能量，有利于薄膜的均匀沉积。同时，它还可能具有一定的磁性，其磁性能可通过调整成分和制备工艺来优化，以满足不同应用需求。
化学性能：具备较好的耐腐蚀性和抗氧化性，能够在一定程度上抵抗环境因素对靶材的侵蚀，保证靶材的稳定性和使用寿命。
机械性能：具有较高的强度和硬度，能够承受溅射过程中的机械应力，不易发生变形和损坏。此外，其良好的韧性也有助于防止靶材在加工和使用过程中出现开裂现象。

镍钴钒金靶材制备方法

原料准备：选用纯度≥99.95% 的电解镍、钴片、钒块，按设计成分（如 Ni - 20Co - 5V 等）精确配料，避免杂质引入。
真空熔炼：常用真空感应熔炼（VIM），熔炼温度 1450–1600℃，真空度≤5×10?3Pa，熔炼 2–4h 并搅拌，确保元素均匀溶解，浇铸得成分均匀铸锭。VAR 可多次重熔，进一步降低偏析。
热锻 / 热轧：铸锭经均匀化退火（1050–1150℃，保温 2–4h）后，热锻温度 1000–1100℃，变形量≥50%，反复墩粗拔长；或热轧至靶材坯料，控制道次变形量 7–15%，总变形率 60–85%，破碎粗晶、细化组织。
热处理：锻造 / 轧制后进行再结晶退火，温度 800–950℃，保温 1–3h，消除加工应力，细化晶粒（目标晶粒度≤100μm），提升溅射稳定性。
精密加工与绑定：经切割、车削、磨削至靶材尺寸，平面度≤0.02mm，表面粗糙度 Ra≤0.8μm；必要时与铜背靶扩散焊或钎焊，保证散热与导电性。

镍钴钒合金靶材应用领域

航空航天与高温部件：用于在涡轮叶片、发动机部件上沉积耐高温氧化、耐热腐蚀的保护涂层，显著提升部件在极端环境下的使用寿命。
工具与模具涂层：在切削刀具、冲压模具表面沉积镍钴钒基的超硬、耐磨涂层（如掺入氮形成的氮化物涂层），可大幅提高加工效率和工具寿命。
功能器件与传感器：用于制备磁性薄膜，应用于磁传感器、磁记录头、微机电系统（MEMS）等器件。
耐腐蚀涂层：在化工设备、海洋工程构件表面沉积，提供长效的耐蚀防护。
新能源与催化领域：镍钴钒合金及其氧化物薄膜在电解水制氢、燃料电池等催化反应中表现出潜在的高活性和稳定性，是新兴的研究和应用方向。
装饰与表面改性：可制备具有特定颜色、质感且耐用的装饰性涂层。

镍钴钒合金应用领域

航空航天与高性能发动机：用于喷气发动机和燃气轮机的高压段。镍钴钒合金能承受极端离心力和热应力，是提高发动机推重比和热效率的关键材料。
能源工业：与航空发动机类似，用于制造发电用重型燃气轮机的热端部件，追求更高的发电效率和运行温度。
化工与石油工业：用于处理腐蚀性介质（如酸、碱、硫化氢环境）的高温高压过程设备。
高端制造与工具：用于精密铸造、锻造和挤压模具，特别是需要长时间承受高温金属液或工件冲击的模具，其高温强度和抗热疲劳性能至关重要。

[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
