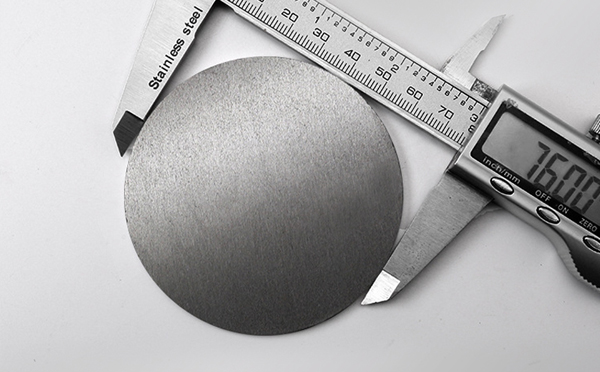

铝铬硅合金靶材是一种用于物理气相沉积（PVD）的溅射靶材，主要由铝、铬、硅三种元素组成，具有高硬度、耐磨、抗高温氧化等特性，广泛应用于刀具镀膜、模具表面处理等领域。
铝铬硅合金靶材性能特点
高硬度与耐磨性：铬铝硅靶材溅射形成的涂层硬度可达30-35GPa，并通过非晶态Si₃N₄抑制晶粒长大，细化涂层结构，提升耐磨性能。
抗高温氧化：硅元素的加入使涂层氧化温度提高到1000℃以上，适用于高温切削加工环境。
化学稳定性：合金靶材具有低杂质含量（纯度≥99.9%），保证涂层成分稳定，增强耐腐蚀性和抗氧化性。
导电性与导热性：铬和铝的组合赋予靶材良好的导电导热性能，适合均匀溅射。
铝铬硅合金靶材制备方法
原料准备：金属铬（纯度≥99.95%）、铝（纯度≥99.99%）、硅（纯度≥99.99%），粉末配比Al 50–70 at%、Cr 20–40 at%、Si 2–10 at%。
冷等静压成型：压力20-200MPa，保压10-30分钟，形成高密度坯料。
脱气处理：温度300-500℃，真空度10⁻¹-10⁻⁴Pa，保温5-30小时。去除粉末中吸附的气体（如氧气、氮气），避免烧结时产生气孔缺陷。
热等静压烧结：温度800-1300℃，压力120-150MPa，保温2-5小时。
后处理与加工：对烧结后的锭坯进行切割、抛光，达到目标尺寸。
铝铬硅合金靶材主要应用领域
光学镀膜：用于制备红外反射膜、透明导电膜（如AZO，铝掺杂氧化锌），应用于太阳能电池、节能玻璃等。
硬质防护涂层：用于工具、模具表面镀膜，提升耐磨性和寿命（如切削刀具、航空部件）。
半导体与显示技术：作为导电或阻隔层薄膜的原料（需高纯度靶材）。
装饰镀膜：提供金属光泽与耐腐蚀表面（如电子产品外壳）。
铝铬硅合金主要应用领域
航空航天领域：发动机叶片、燃烧室部件、高温紧固件。
汽车工业：涡轮增压器壳体、活塞头、排气系统部件。
电子封装：高功率LED基板、CPU散热盖（IHS）。
耐腐蚀环境：海水淡化蒸发器、化工反应釜内衬。
感谢您阅读关于铝铬硅合金靶材性能，制备方法及其应用介绍，希望大家能对铝铬硅合金靶材有更好的了解。如果您想了解更多关于金属科研材料的信息，请收藏我们的网站鑫康新材料靶材生产厂家https://www.xk-sputteringtarget.cn/。
[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
厂房地址：湖南省浏阳市高新技术开发区永泰路创新创业园A4-1栋
邮箱地址：erin@xk-sputteringtarget.com
全国咨询热线：
0731-86393472
Copyright © 2014 www.xk-sputteringtarget.com 长沙鑫康新材料有限公司版权所有 备案号： 湘ICP备17005295号-2
