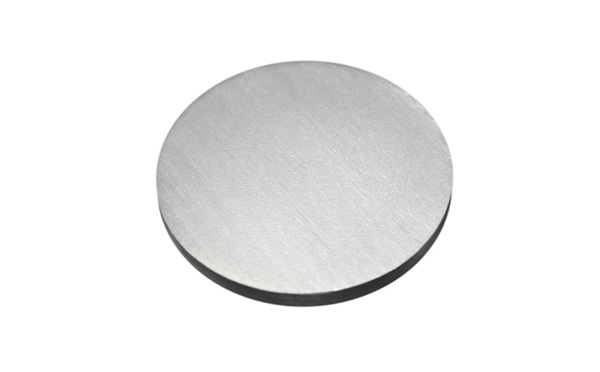

半导体封装与芯片制造用高纯靶材

半导体靶材是指在半导体制造过程中，用于磁控溅射等工艺中作为溅射源的高纯度金属材料。这些靶材通过物理气相沉积（PVD）技术，将金属原子溅射到硅片表面，形成各种功能薄膜，是芯片制造中不可或缺的关键材料。

半导体靶材材料选择

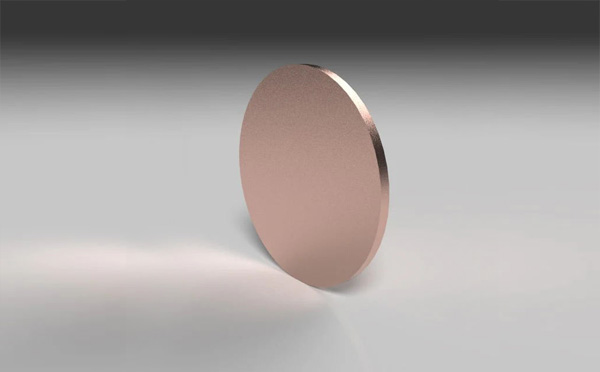

铜（Cu）靶材：用于高性能计算芯片的导电路径，因其低电阻和高导电性，可提升信号传输速度并降低功耗。

铝（Al）靶材：成本较低，适用于消费类芯片（如手机、平板），但需配合钛靶作为阻挡层以增强稳定性。

钨（W）靶材：用于存储器芯片（如DRAM、闪存），其高熔点和化学稳定性适合构建长期可靠的导电路径。

钛（Ti）/钽（Ta）靶材：分别用于阻挡层和铜导线的扩散抑制，防止金属原子迁移导致芯片失效。
贵金属（如铂）靶材：用于高端传感器或生物芯片，提供极致的化学稳定性。

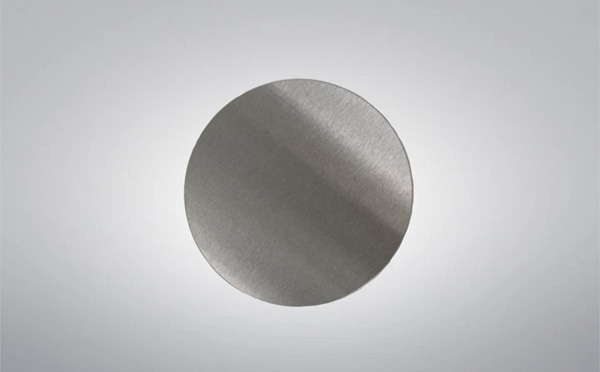

高纯度金属靶材在芯片制造中的关键作用
形成导电层和互连结构：芯片中的金属互连层是实现不同晶体管之间电连接的关键结构。高纯度的铜靶材被广泛用于先进制程芯片的互连层，因为铜具有低电阻率和高导电性，能够有效降低芯片的功耗和提高信号传输速度。
作为阻挡层材料：在芯片制造中，阻挡层用于防止金属扩散到硅基底中，从而保护半导体器件的性能。例如，钽靶材常用于14nm及以下制程芯片中，作为阻挡层材料，防止铜扩散。
提高薄膜的均匀性和性能：高纯度金属靶材能够确保溅射出的薄膜具有高度的均匀性和优良的物理性能，如低电阻率、良好的附着力和高稳定性。这些特性对于芯片的高性能和高可靠性至关重要。

半导体靶材在芯片制造中的应用场景
逻辑芯片：铜互连技术中，钽/氮化钽（Ta/TaN）双层阻挡结构是关键。
存储芯片：DRAM电容电极使用钛、钌靶材；3D NAND中钨（W）靶材用于垂直通道。
先进封装：硅通孔（TSV）技术依赖铜靶材实现高密度连接。
