ITO（氧化铟锡）靶材的四种主要成型方法

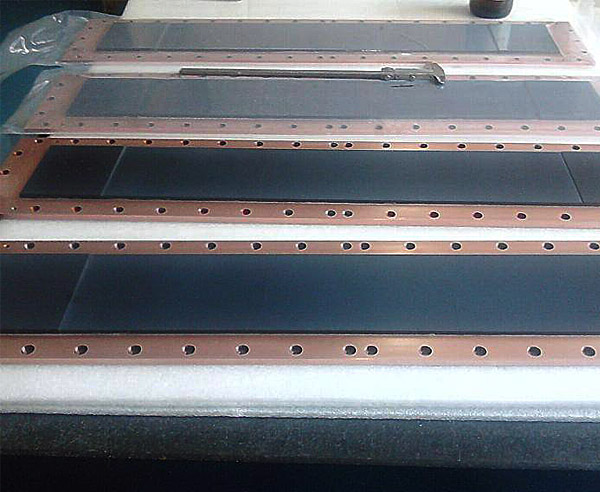

众所周知，ITO溅射靶材是将氧化铟和氧化锡粉按一定比例混合后，在高温气氛（1600度，氧气烧结）中经过一系列生产工艺形成的黑灰色陶瓷半导体。以ITO靶材为原料，对ITO薄膜进行磁控溅射，将ITO靶材氧化到玻璃基板或柔性有机薄膜上。ITO薄膜具有导电性和透光性，厚度一般为30nm～200nm。

ITO靶材主要有四种成型方法：

真空热压法是利用热能和机械能使陶瓷材料致密化的工艺，可生产密度为91%～96%的高密度ITO陶瓷靶材。过程如下：加热模具，加入样品，将模型固定在加热板上（控制熔化温度和时间），然后将样品熔化、硬化、冷却，后就可以取出成品了出去。

热等静压 (HIP)可以认为是加压烧结或高温压制。与传统的无压烧结相比，热等静压法可以在较低的温度下（一般为材料熔点的0.5～0.7倍左右）使材料完全致密。它可以很好地控制结构，抑制晶粒长大并获得均匀、各向同性的结构。热等静压制备ITO靶材的过程如下。首先，将ITO固溶体粉末在一定的还原气氛（如H2、N2和H2的混合物）和300～500℃的温度下进行部分还原。然后，通过模塑或冷等静压将还原的粉末压制成预制件。预制件被放置在不锈钢容器中，它们之间有绝缘材料。然后将容器抽真空并密封。后，将容器放入800～1050℃、50～200MPa的热等静压炉中2～6小时，制备ITO靶材。

室温烧结是1990年代初期发展起来的一种靶材制备方法。它采用预压法（或浆液浇注法）制备高密度靶材预制件，然后在一定气氛和温度下烧结。常压烧结法的主要工艺过程是：将In2O3粉体（具有一定振实密度）与SnO2粉体混合，制备成泥浆浇铸用的料浆。然后在300～500℃的温度下进行长时间的脱水脱脂处理，后在纯氧或空气气氛下，在1个大气压以上的压力下进行烧结，烧结温度为1450 至 1550 °C。

冷等静压（CIP）在常温下以橡胶或塑料为覆盖模具材料，以液体为压力介质传递超高压。在低压氧气氛的保护下，将ITO粉体通过冷等静压压制成大型陶瓷预制棒，然后在0.1~0.9 MPa的纯氧环境中，在1500~1600℃的高温下烧结。这种方法理论上可以生产出密度为95%的陶瓷靶材。

长沙鑫康靶材是一家溅射靶材制造商，提供高质量和一致的产品以满足客户的研发和生产需求。请向我们联系。

来本文资料部分来源于国外网络（@Stanford Advanced Materials），本站对此不持任何立场和观点，如需转载请自行联系出处。

[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
