靶材绑定及衬管质量对大面积镀膜的影响

靶材形状、纯度、密度、孔隙率、晶粒尺寸和粘合质量对薄膜质量和溅射速率有很大影响。在这里，我们讨论靶材绑定和衬垫管质量对大面积镀膜的影响。

靶材绑定对大面积镀膜的影响
为避免脆性材料如金属、合金或氧化物等韧性低的断裂，在制备平面靶材时，通常将靶材绑在铜背板上。相比之下，旋转靶材绑在不锈钢衬垫上，常用的绑定材料为金属铟或其它金属物质。除了保护靶材在运输过程中不发生意外破裂外，还可以通过将靶材拼接到背板（衬管）上，改善靶材机械强度不足的问题，解决大型靶材制备和使用受限的问题。它可以保证靶材良好的冷却和电接触，防止靶材在溅射过程中出现不均匀的溅射和开裂。

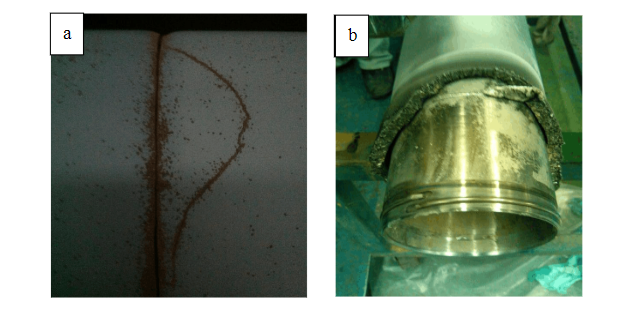

由于靶材在溅射过程中会产生很多热量，而陶瓷靶材，如氧化锌铝溅射靶材的散热性能较差。如果绑定靶材的无效粘合面积大于靶材和衬垫/背板接触面积的10%。在这种情况下，溅射过程中很容易产生局部热量积聚。低熔点绑定材料铟（熔点为156°C）熔化，导致靶材开裂甚至脱落。同时，由于氧化锌的存在，氧化锌铝靶材的表面在加工过程中经常被结节。撞击电弧放电更容易发生在裂纹处，从而加剧结渣（见图1a），严重影响靶材的使用功率和循环。它降低了镀膜产品的生产效率，增加了生产成本。而且，导热系数和导电性不均匀会导致靶材的溅射不均匀（成膜不均匀），表面和放电现象也会导致不均匀的成膜，并会出现膜色差。对电介质层变化敏感的三种银制品之间的差异更加突出，这将增加涂层的报废率。因此，靶标的绑定质量对其使用具有重大影响。

[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
